Cambium PTP550 千兆无线网桥-无线高清视频监控传输设备



Cambium PTP550千兆无线网桥-无线高清视频监控传输设备基于802.11 ac Wave 2标准,工作在5GHz频段,提供1.36 Gbit吞吐量 ,可达200公里。Cambium Networks点对点千兆吞吐量解决方案PTP550可以在中远传输距离下应对高速骨干、高清视频监控, 视频站点监控集中回传解决方案所需的千兆(Gigabit)级别性能要求 。

千兆无线网桥-无线高清视频监控传输设备



  • PTP550千兆无线网桥解决方案也从Cambium点对点系列产品例如PTP650/670/450i中延续了诸多特性和特点。



    金属外壳 – Metal Housing



    每一台PTP550都采用IP66/67防护等级的金属外壳,因此得以大程度保护产品在极限环境和太阳辐射下不受损坏。



    天线校准 – Antenna Alignment



    使用设备界面的e-alignment功能, PTP550为安装设备提供精准且可靠的方法。



    信道捆绑 – CHANNEL BONDING



    每个信道都可以具有独立的信道带宽,以提供灵活的信道选择、频段选择并满足吞吐量要求。当使用两个80 MHz信道时,PTP 550可以达到1.36 Gbps吞吐量。



    动态频谱优化 (DSO)



    使用动态频谱优化(Dynamic Spectrum Optimization), PTP550千兆无线网桥系统持续对运行信道进行优化,使链路的可靠性和性能得以保证。基于无线环境,PTP550可以被设置为移动或者搜索更好的频谱。因此,即使在挑战性的环境中,客户也可以在有限频谱下获得大的吞吐量。



    关键特性:

    5.150 – 5.960 GHz

    高达1.36 Gbps吞吐量

    内置实时频谱分析仪

    支持IPv6/IPv4双栈管理

    128位AES加密

    支持LINKPlanner链路规划

    支持CnMaestro云网管

    支持ARQ



  • PTP550千兆无线网桥规格参数:



    双工规划



    无线技术

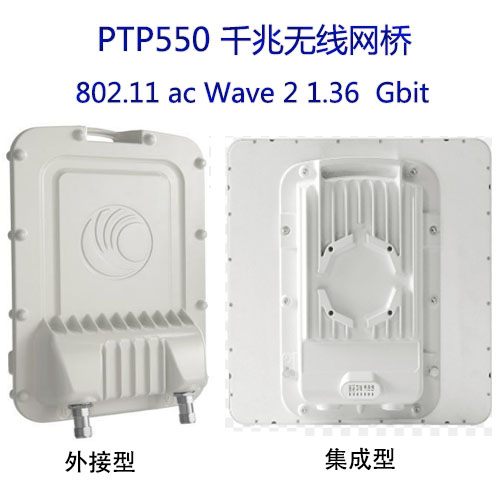

    型号 PTP 550外接天线型
    PTP 550集成天线型
    工作频段 宽频5.150 ~ 5.960 GHz (允许使用的信道和频段以当地法律法规决定)
    信道带宽 双信道, 每个信道可以设置为20, 40, 和80MHz
    频谱效率 8.5 bps/Hz
    信道选择 固定频率或者DSO
    发射功率 27 dBm
    系统增益 173 dB (使用集成天线时)
    接收灵敏度@20MHz MCS0 = -90 dBm to MCS15 = -66 dBm
    接收灵敏度@40MHz MCS0 = -87 dBm to MCS15 = -62 dBm
    接收灵敏度@80MHz MCS0 = -83 dBm to MCS15 = -59 dBm
    调制模式 MCS 0 – MCS 9
    时分双工 – Time Division Duplex (TDD) 固定的发送/接收duty cycles:50/50 , 25/75 , 30/70分频运行允许使用独立的发送频率和接受频率(在当地法律法规允许时)
    天线 集成平板天线: 23 dBi
    外接天线: 能与单/双极化天线(可单独购买)连接使用,设备提供2 x N型接口(母头)
    传输距离 200公里
    安全性 遵循FIPS-197的128位 AES加密;Root授权等级支持出厂模式恢复
    以太网桥接
    协议 IEEE802.3
    时延 单向4~5毫秒
    数据包 二层和三层IEEE 802.1p, MPLS, 以太网优先级
    数据包性能 70K PPS
    数据包大小 1700 Bytes
    灵活接口 1个GE接口: 数据+POE供电输入
    1 个SFP接口(单模光纤,多模光纤,千兆以太网电口可选)
    管理
    网络管理 带内管理
    系统管理 支持IPv6/IPv4双栈管理
    支持SNMPv2,SNMPv3, https,WPA-PSK2
    在线频谱分析仪 (不影响业务负载)
    安装 使用设备GUI内置的e-alignment辅助安装
    物理特性
    尺寸 集成型室外单元(ODU): 30.5 x 30.5 x 6.8 cm
    外接型室外单元ODU: 27.8 x 18.5 x 8.8 cm
    重量 集成型室外单元(ODU): 2.2kg 包含安装件
    外接型室外单元(ODU): 1.6kg 包含安装件
    工作温度 -40° to +140° F (-40° to +60° C), i包含太阳辐射
    防护等级 IP66 and IP67
    抗风性 200 mph (322 kph)
    供电 AC 电源适配器: 32° to 104° F (0° to +40° C); 35 W; 90-240 VAC, 50/60Hz
    尺寸: 宽 5.2”(132mm), 高 1.4”(36mm), 深 2”(51mm)
    功耗 30W
    单通道 合计吞吐量
    20MHz 140Mbps
    40MHz 325Mbps
    80MHz 700Mbps
    双通道
    通道A 通道B 合计吞吐量
    20MHz 20MHz 280Mbps
    20MHz 40MHz 465Mbps
    20MHz 80MHz 840Mbps
    40MHz 40MHz 650Mbps
    40MHz 80MHz 1.025Gbps
    80MHz 80MHz 1.36Gbps
