农村无线网络覆盖传输解决方案



农村无线覆盖传输解决方案概述



本项目建设目标是:利用先进的无线网络设备实现村庄100用户无线传输,要求保证农村用户能够实现上网。
在本建议方案书中,我们力图基于成熟的技术提供一个无线网络传输系统的完善方案,以无线网络的可管理、可扩充,技术资源和优势,在范围内提供稳定的无线链路。
无线网络在物理布局、通信距离等方面有其特殊性。采用无线方式,架设方便,运行、维护成本低,周期短。本方案的设计综合考虑经济性、施工可行性等多方面因素,力求做到最优。本方案仅供参考,如要实施此方案仍需协调后确定。



系统基本网络拓扑



基本网络拓扑图如下:

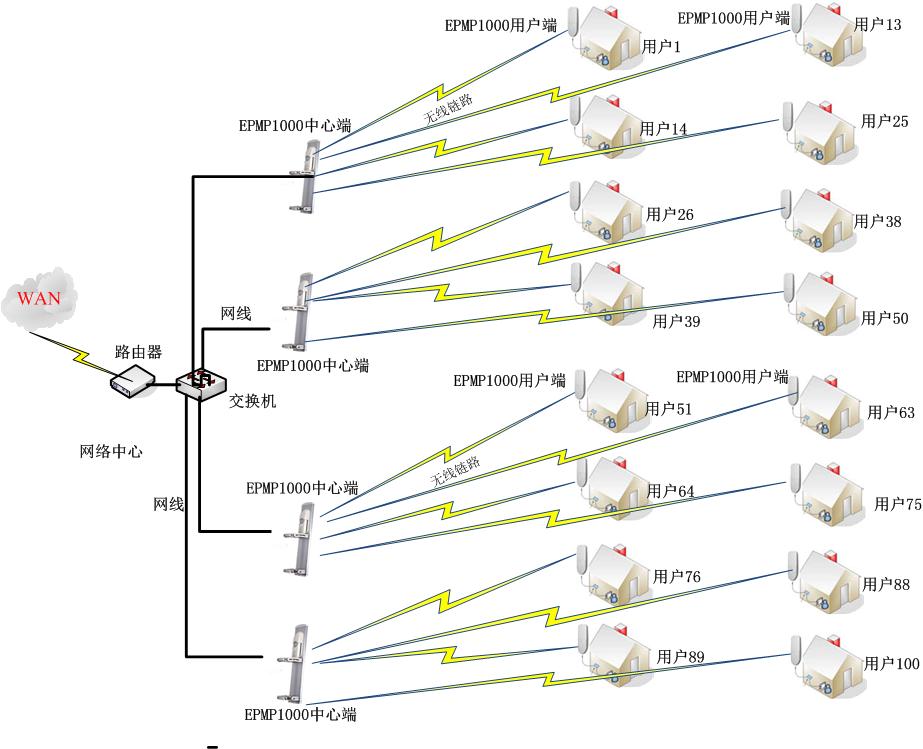

方案一图
农村无线覆盖,农村无线桥接,无线传输

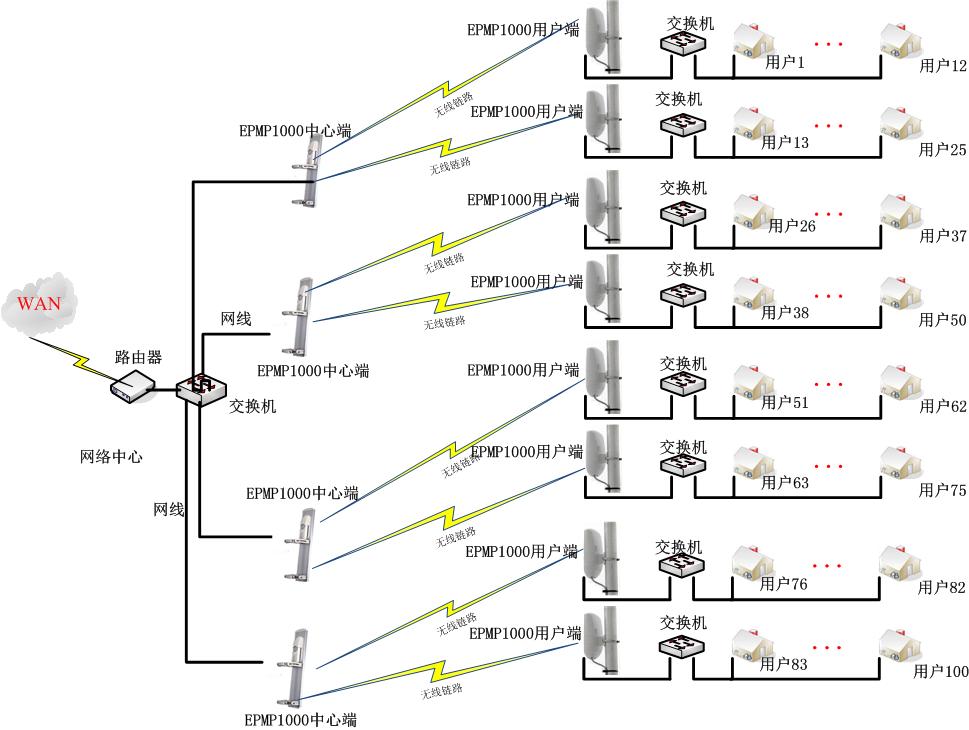

方案二图


农村无线覆盖,农村无线桥接,无线传输
方案三图:


多个农村多用户无线覆盖:
农村无线覆盖,农村无线桥接,无线传输

根据上述描述以及用户需求,分别配置中心点和远端点设备如上图,在村中心架设4台EPMP1000GPS同步单元,其中分区1和3采用同频部署,2和4 分区采用同频部署,在充分利用频点同时减少自干扰的发生。
(1)中心点设置
考虑用户的接入数量为2000户,每户带宽需求4Mbps计算,12个中心站可配置单平台多扇区,总共提供7200M的无线带宽接入,随着用户带宽需求增多可实现多中心站垂直部署。中心点设备采用ePMP GPS Sync Radio设备架设在中心站楼顶进行点对多点覆盖。中心站分90度扇区放置多台ePMP GPS Sync Radio设备,形成多扇区面向居民楼的高吞吐率的无线网络,与远端点的多栋居ePMP_Integrated_Radio设备连接,以满足客户对网络的需求。
(2)远端点设备连接
信号到达分点后,通过ePMP_Integrated_Radio 5.8GHz设备接收下信号连接到室内用交换机。然后通过室内用交换机设提供的网络端口接入用户设备。
(3)无线网络解决方案
方案采用5.8GHz ePMP GPS Sync Radio来完成中心点到各分点的无线网络连接,由于epmp的5GHz设备可采用GPS同步技术和多频点部署,可以有效地避开同频和邻频之间的干扰,保证整个网络的稳定,为数据提供高质量的无线传输。能很好的满足骨干网络的带宽要求。
分点设备采用ePMP_Integrated_Radio设备进行接入,可以给每个用户提供较高的信号质量和无线带宽。
在中心站点处,引入落地的光纤,将用户数据回传到外网。

2.3 系统详细构成

根据我公司提供的产品技术特性,结合现场实际勘察,以及多年的施工经验。现提供详细的网络连接方案:

农村无线覆盖传输


农村无线覆盖传输方案一说明
:


中心设备采用 4台EPMP1000外接型无线设备,4台外接5G 90度扇区天线,实现整个村子无线覆盖,每个用户分别采用EPMP1000集成型作为客户端接入。(如方案一图),EPMP1000每台设备,最大并发用户数120台,考虑到带宽我们建议1台EPMP1000接EPMP1000 25个用户端。通过网线进入用户,每个用户大约3-4Mbps带宽。
主要设备:
ePMP1000中心端 4台
ePMP1000用户端 100台
千兆交换机 1台


农村无线覆盖传输方案二说明:


中心设备采用 4台EPMP1000外接型无线设备,4台外接5G 90度扇区天线,实现整个村子无线覆盖,在村中选出8个中继续点,在中继点采用ePMP1000集成型做接收端,在接受端下通过网线连接到交换机,从交换机引网线到用户。
主要设备:
ePMP1000中心端 4台
ePMP1000用户端 8台
千兆交换机 1台
16口百兆交换机 8台


农村无线覆盖传输方案三说明:


前提:从镇上往各个村拉入光阡。


中心:在每个村中心采用 4台EPMP1000GPS同步无线单元,4台外接5G 90度扇区天线,实现整个村子无线覆盖。根据村的数量决定点位分布。

远端接入有两种方式:


方式一:每个用户分别采用EPMP1000集成型作为客户端接入。(如方案一图),EPMP1000每台设备,最大并发用户数120台,考虑到带宽我们建议1台EPMP1000接EPMP1000 25个用户端。通过网线进入用户,每个用户大约3-4Mbps带宽。


方式二:在村中根据实际接入用户分布,选出多个中继续点,在中继点采用ePMP1000集成型做接收端,在接受端下通过网线连接到交换机,从交换机引网线到各个用户。


主要设备:
ePMP1000GPS同步单元 4台
ePMP1000用户端 多台
千兆交换机 1台
