1、网络拓扑
一般小区的无线覆盖我们分为两层结构:接入层和汇聚层。接入层主要有无线AP构成,用来实现用户无线终端的接入;汇聚层主要有无线网桥构成,主要用来实现将各个无线AP接入的信号汇聚到小区网络出口。在保证覆盖的基础上,为了降低可能的故障率,汇聚层的无线级联层数要求越少越好,在有条件的情况下能通过一级网桥直接将AP的信号汇聚至网络出口。整个网络的拓扑结构如下图1所示。

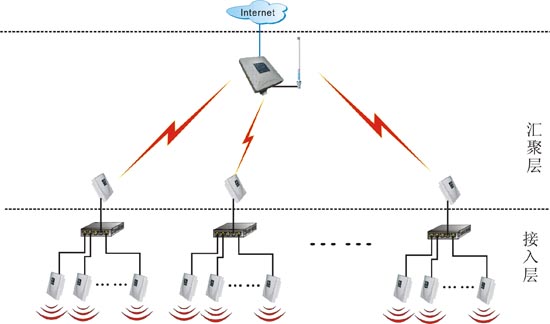

图1 小区覆盖网络拓扑图
2、无线接入层
由于小区的面积,建筑数量,建筑机构,楼层高低各不相同,所以不同的环境会采用不同的覆盖方式。我们可以将整个社区进行分类细化,先建立单个的覆盖单元模型,再根据根据实际的环境来进行组合。
图2 单面覆盖单元 图3 双面覆盖单元
对于8层以下、一梯两户到3户,每栋3单元的楼房,可通过一个AP来进行整栋的覆盖。如图2。对于一梯4户以上,两面结构的楼房,需要在两面各配置一台AP来进行双面的覆盖如图3。依此模式组成小的覆盖单元,在实际覆盖中可将高层或者单栋单元数较多建筑,可以将整栋楼分割为一个基本的覆盖单元进行分别覆盖。
如图4、图5。
图4 高层、单面覆盖单元 图5 多单元、双面覆盖单元
3、无线汇聚层
汇聚层的数据流量较大,所以要保证使用无干扰的独立信道。对于用户数量较小的社区,可以在整体规划的时候专门为汇聚层保留一个干净的信道,在网络出口所在的建筑楼顶设置一台AP作为中心接入点,配用大增益全向天线。在安装接入层AP的楼顶设置一个网桥,将一个或者多个AP的接入信号传输至中心接入点。
为了减少网桥的数量,接入层AP在可能的情况下尽量集中于同一栋建筑来对周边的建筑实施覆盖。以方便通过有线将接入AP连接至网桥。
如图6

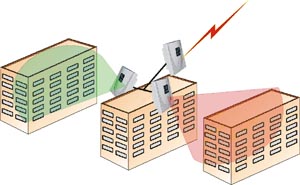

图6 AP和网桥连接示意图
如图,3栋建筑排列的情况向,中间一栋建筑两边布置AP分别覆盖两边的建筑,而每一个AP背面的信号还能用于覆盖本栋楼的一面,也就是靠AP的一面。这样两个AP可以完成3栋建筑的覆盖,将2台AP通过有线连接至一台网桥设备,再通过网桥连入中心接入点, 从而完成这3栋建筑的网络接入。
4、整个小区无线覆盖
通过划分单元之后,小区覆盖就可以通过这些单元的排列组合来实现,如图7所示

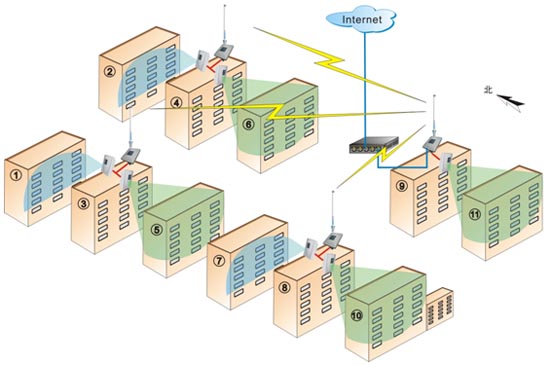

图7 小区网络覆盖示意图
|
