移动分公司5.8G高带宽无线网桥技术方案



随着无线以太网的发展，您会对速率的要求越来越高。为了解决这个问题，您的无线传输需要能够拥有更远的传输距离、更高的速率、更大的容量和更好的可靠性。



我们能够为您提供非许可频段的高速、稳定的无线传输解决方案。使MOTOROLA 5.8GHz点对点无线网桥，您将不必再为延迟和申请频率而苦恼，它将为您从容地搭建起IP和电路交换的无线网络。



更高的频谱利用率



MOTOROLA 在5.8GHz频段上使用12MHz的信道带宽，传输60Mbps的数据速率——那是超过我们竞争对手更高的频谱利用率。网络的表现也将因为频段的不再拥挤和显著减少的干扰而极大的改善。



干扰的解决



MOTOROLA采用某种形式的 OFDM 以克服这个问题, 加入了智能 OFDM (i-OFDM)所拥有的更为优越的性能:



更多的导频信号和数据信号 (1024 次载波)

更多的导频信号提供更好的信道平衡

存在干扰时表现健壮:

持续监视所有信道

自动移到干扰少的信道

允许同时使用其它产品

12MHz信道带宽

拥有19个工作信道

巨大的吞吐量

由于采用256QAM的调制方式，MOTOROLA只占用很少的5.8GHz非许可频段就可传输更高的速率。另外，在每端的双重收发信机同时发送2个并行的数据流。这些收发信机也可发送冗余的数据流，相对于竞争对手有更大的使用范围，尤其是在跨越水面和非视距的情况下表现更出色。



传输的距离更远



MOTOROLA拥有高的接收灵敏度和功率输出，可在任何情况下使信号传输的更远：



l 视距

l 非视距或近视距

l 跨越水面



二、项目背景概述



为满足用户的语音及数据业务，而光缆因各种原因目前无法到位的情况，为满足用户需求，可采用无线接入方式。在中心端连接2M传输电路，2M电路上联至交换中心，通过无线链路到达客户端，在客户端连接到BTS设备。从而实现2M电路的无线传输。在建成市区，高楼大厦较多，经常出现阻挡情况，特别是移动应急通讯车，因应急地点的不同，经常出现阻挡情况，此时使用高带宽非视距网桥可以有效的解决传输问题。



郑州移动公司在火车站中原大厦基站因光路环网时隙已满，无法实现传输，且在中原大厦基站因业主原因无法在楼顶安装传统视距微波设备，而8楼基站至附近基站因阻挡无法实现传统微波设备的视距传输，为了满足郑州移动公司在火车站中原大厦的开通需求，使用Motorola Canopy 5.8GHz高带宽非视距的BH5730无线接入产品解决其2M电路的传输需求。经过链路预算，设备双向可用带宽可达到20M以上，可用于用户开通2个2M业务的传输。（链路预算图表见附件）、



系统设计的原则



方案的设计遵循着以下设计原则为郑州移动公司无线接入工程构造可行的网络连接。



1.先进性：保证采用的设备和技术处于国内外高的水平，并为国际流行趋势。我们处于一个技术不断更新的时代，现在流行的技术也许一段时间以后就面临淘汰。因此，必须选择有非常好的发展前景同时又发展得比较好的技术来实现本系统。以便系统的维护和升级。



2.可管理性：在选择效率高、市场占有率大的产品的基础上，设备必须有比较好的管理操作特点，而且管理界面友好、操作方便、性能可靠。良好的可维护性是系统要必须具备的特点。应用系统软件应该能被很好的进行管理，包括应用软件的分发、软件版本的更新、权限的设置等。



3.可靠性和可用性原则：保证本系统的高可靠性和强有力的容错能力，是系统设计中必须考虑的重要方面。网络设计上应该尽可能的考虑到冗余技术的实施，以保证系统设备能够365天 正常运行。应用软件上应该更多的使用高可靠性的技术，保证数据的准确一致，同时能够在坏条件下运行。只有应用程序具备了大的伸缩能力，才能在各种条件下正常运行。同时系统应该允许一些常见的操作错误，和必要的备份功能。可为提供不间断的服务，还应具有很高的可用性；同时，对客户的请求能够作出快速的响应。



4.开放性和标准化原则：无线网络系统的设计需遵照国际标准(如ISO，CCITT，IEEE)、国家标准、工业标准(如TCP/IP、CSMA/DS等)，走标准化的道路。



5.安全性和可靠性原则：对无线网来说，各个资料安全性和保密非常重要，在设计时，除了应考虑各种外界干扰外，还要在各环节提供安全措施，如用户设置访问权限等。同时，保证这个网络的高可靠性同样是非常重要的。



6.投资保护性原则：建 立无线网络系统时要大限度的提高资金的利用率，使其具有方便、经济的扩充和裁减的功能。无线网络系统应该保证系统的扩充和灵活配置，允许用户自主选择网络技术和实现方式。在进行改造时，不至于浪费现有的设备。如果没有充分考虑到系统今后的扩展性。虽然系统建设初期能够满足小规模的需要，一旦系统扩容之后就不一定能够满足需要就是一件很糟糕的事情。因此对原有的设备，各种应用软件能有效地加以利用，保护原来的投资。



四、网络解决方案



1、方案说明：



经过现场的实地勘测，中心站选用郑州市京广路与中原路交叉口基站，客户端相对方向大概位置在东偏南5度左右的位置，在火车站中原大厦基站8楼窗外接入，两者间的距离在0.8KM左右。但火车站候车大厅在2基站之间，无法视距传输。中心端、客户端之间属于完全非视距，不具备可视条件，同时因中原大厦基站所处的特殊地点，要求对天线进行伪装，所以建议采用5730BHC－60 外接φ0.6米天线型设备安装于中心端，在客户端使用5730BH-60 内置天线设备加以解决。

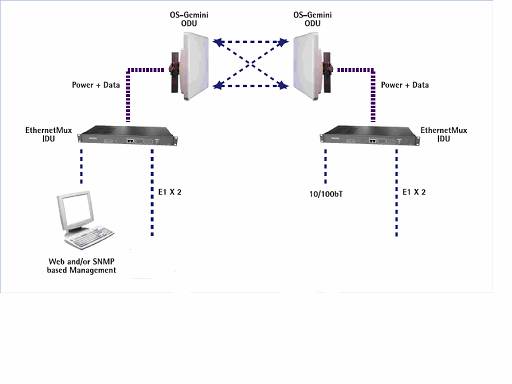

2、系统组成图

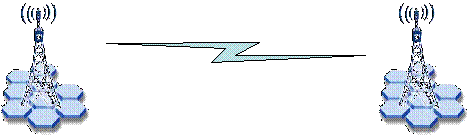

3 、网络拓扑图

中原路京广路基站5730BHC-60主 中原大厦基站5730BH-60从



说明：设备使用型号为MOTOROLA点对点高带宽无线网桥5730BHC－60。中心端采用中原路京广路基站机房，楼高6层。从设备直接下线到6楼机房内，使用馈线长度约50米，2M电路从设备直接连接到DDF架。客户端中原大厦8楼基站机房，设备从窗外直接下线到8楼机房内，使用馈线长度约30米，2M电路从设备连接到DDF架，然后DDF架连接到BTS。
