 第一章、无线网络监控设计规划目标 无线网络监控不像有线网络，无线网络监控系统有着灵活的网络结构，高效的网络性能，并且能够快速的实施和扩展。但是无线网络的传输介质是看不见摸不到的空气，一个好的无线系统更是需要前期的全方位、详细的网络设计规划。我们在对油田无线网络监控的设计中主要遵循以下无线网络设计规则： 整个系统的合理规划 根据具体网络节点合理规划网络结构 建立无线链路的需求规划 详细进行无线频段的划分 保证无线网络的建设投入产出比较佳 方便无线网络的后期的扩展升级 建立一个先进的无线网络体系 提供更高更稳定的网络带宽 实现无线链路覆盖范围。 汇聚设备选择一体化的结构满足国家无委的要求 长期的运行稳定可靠性 先进的安全保密实现方式 选择较强的无线抗干扰能力 设备安装方便，天线校准便捷，方便维护。

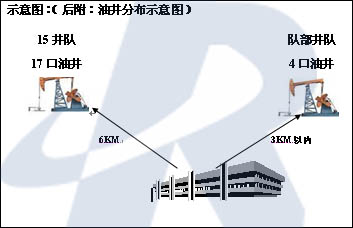

第二章、信息点现场采集分析 在贵公司的积极配合下，我们对本期需要无线监控的21个点进行了现场的数据采集，采集的数据如下： 根据现场数据的采集情况，油井分布现状：21口油井分归两个管理区（15井队、队部管理区）进行管理。 15 井队的信息点比较密集 17 个：
| 序号 |
采油队名称 |
井号 |
备注 |
| 1 |
15井队管理区 |
203x2 |
老井 |
| 204-12 |
老井 |
| 5-6-17 |
老井 |
| 212-15 |
老井 |
| 204-c2 |
老井 |
| 225-2 |
老井 |
| 225-4 |
老井 |
| 225 |
老井 |
| 212P1 |
老井 |
| 212-19 |
老井 |
| 212-5 |
老井 |
| 212-18 |
老井 |
| 212-C11 |
老井 |
| 230 |
老井 |
| 212-16 |
老井 |
| 228 |
老井 |
| 22E-X3 |
老井 |
队部管理区信息点 4 个 :
| 2 |
队部管理区 |
8-4-1 |
老井 |
| 8-4-8 |
老井 |
| 8-4-12 |
老井 |
| 8-7-12 |
老井 |

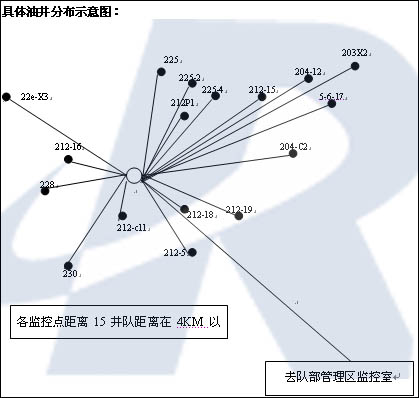

第三章、 无线网络监控设计总体规划 通过各油井的地理分布图的分析，结合我们对现场数据的采集，考虑无线微波传输的特征，使整个无线网络系统能够有效可靠的利用2.4G频段有效的划分，形成一个稳定可靠，不会存在系统内部的微波干扰为目的，我们把整个小营的油井划分为两个物理上的自然分区，分别命名为 15 井队 、 队部管理区 。 第一节17个监控点汇聚到15井队

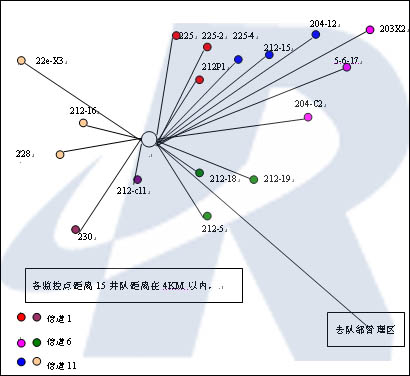

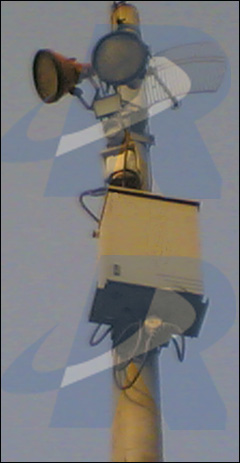

根据我们对现场数据的整理和分析，我们在15井队铁塔上设置6个扇区的覆盖，其中每个扇区在图中表示不同的颜色，方便对本区域内的接入点的无线链接，避免了不必要的干扰问题。由于2。4G只有3个完全没有干扰频道，所以我们采用60度扇区天线不同方向采用了不同的信道，这样我们就避免设备自身的干扰。我们在15井中心采用6个无线设备AP700，充分考虑到视频带宽和以后的扩容。其中对应茶色区域、蓝色、红色、紫色区域的无线设备我们采用了1W的双向功放，充分考虑距离和树对信号的影响，从而能够保证一个稳定的信号强度。 前端17个监控点，我们采用已有的天线和摄像机，需要增加网络视频服务器和无线设备。
第二节4个监控点汇聚到队部

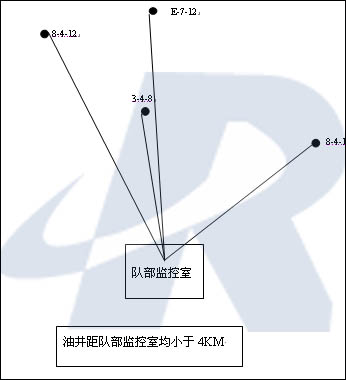

根据我们对现场数据的整理和分析，我们队部铁塔上设置1个扇区和1个定向天线的覆盖，其中扇区天线对着8-4-12、E-7-12、3-4-8,定向天线对着8-4-1，我们采用1个AP700，接2。4G的功分器，从而实现对4个点的覆盖，为了保证信号的质量，我们采用了1W的功放。 前端4个监控点，我们采用已有的天线和摄象机，需要增加网络视频服务器和无线设备。 第三节15井队到队部主干互联
根据我们对现场数据的整理和分析，我们在队部铁塔上采用2个5。8G定向天线接PROXIM MP.11A无线网桥来实现主干的互联。 Tsunami MP.11a无线网桥是为大城市区域间联网的理想选择。5.8G/Hz的点对多点的高达54Mbps的无线网桥设备。 容易安装、便于管理、海量带宽、免费频段等等。造就了Tsunami MP.11a的多级特性。为许多应用程序例如安全和监控，企业主干网络和宽带系统启用无线的广域网的快速性和创造性提供完备的保障。 运用Tsunami MP.11a，能使因特网服务供应商花费节省、有效地资金提供各种各样的网络服务，例如网吧接入、无线话吧、企业互联、视频监控、共享上网等等。 第四节15井队和队部分别录像 我们在 15井队和队部分别 采用一台服务器，安装集中监控系统管理软件，主要执行将数据还原成视频信号以及执行一系列的控制、录像、管理功能。每个集中监控系统管理软件可以实现80路画面显示，我们只需要把远端网络视频服务器上的IP地址加入到管理软件，就可以实现监控管理，方便以后的扩容；而采用传统的，就需要增加相应的数字硬盘录像机和布线，不方便以后的扩容。 |
|
|
