无线数字视频监控

一.前言

本文件服务于某地区无线宽带监控系统。随着无线技术的日益发展，无线网络的应用越来越被各行各业所接受。无线网络监控作为无线网络的一个特殊使用方式也逐渐被广大用户看好。其安装方便、灵活性强、性价比高等特性使得更多行业的监控系统采用无线的方式，建立被监控点和监控中心之间的连接。无线数字监控技术已经在现代化小区、交通、运输、水利、航运、治安、消防等领域得到了广泛的应用本系统提供全方位的无线解决方案。设计原则是：整体规划超前，考虑将来的平滑升级，分别部署，使建设资金合理分布。充分利用频率资源，为地区提供可稳定的无线网络构架，提供好的性价格比方案。

二.系统设计


2.1 系统简介

在本建议方案书中，我们力图基于成熟的技术提供一个建设无线网络视频监控系统的完善方案，以无线网络的可管理、可扩充，Proxim 公司二十五年以来在无线领域的技术资源和优势，在范围内提供稳定的无线网络监控。


2.2 系统基本网络拓扑

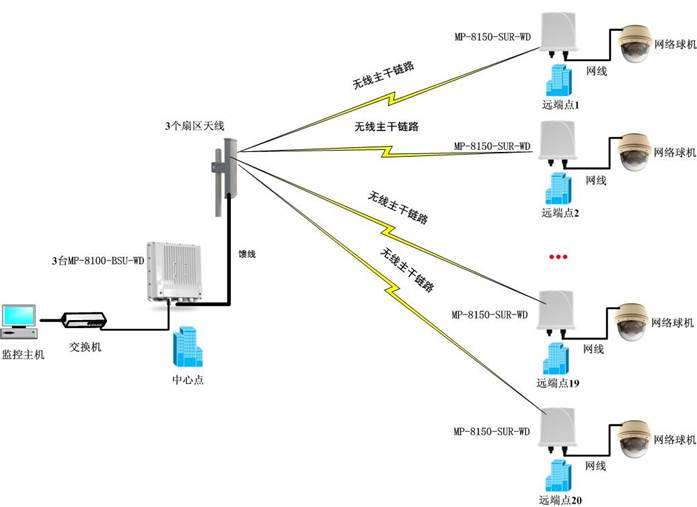

基本网络拓扑图如下：

2.3业务链路方案

根据我公司提供的产品技术特性，我们分别给出以上业务的链路方案。

中心到监控点无线链路

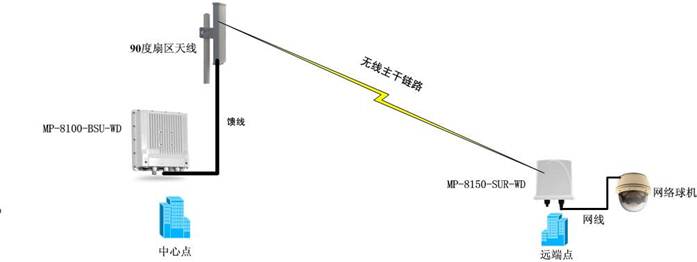

拓扑图：


说明：在基站处架设3扇区无线覆盖基站（Proxim Tsunami MP-8100-BSU-WD），采用90°扇区天线，多个用户端使用用户端设备(Proxim Tsunami MP.11 MP-8150-SUR-WD)。无线信号通过3个90°扇区天线覆盖到20个远端。两端均提供10/100/1000BaseT以太网接口，覆盖基站与监控中心交换机连接，远端站与网络球机通过网线连接。

设备：Proxim Tsunami MP-8100-BSU-WD
Proxim Tsunami MP-8150-SUR-WD
90°扇区天线
5米馈线
防水套件
参数：传输距离可达到4公里以远。
一个基站可带250个远端站。
基站提供高吞吐量模式 6.5–300 Mbps

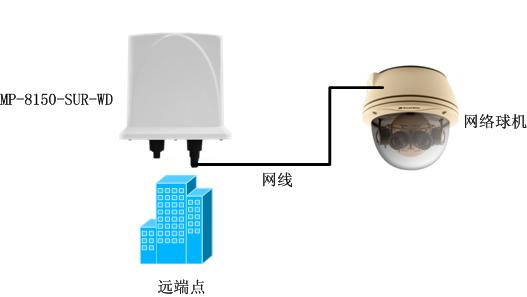

无线接入监控点系统的组成部分为：


说明：

前端监控点采用网络球机通过网线连接到无线网桥MP8150-SUR-WD
设备：Proxim Tsunami MP-8150-SUR-WD
网络球机

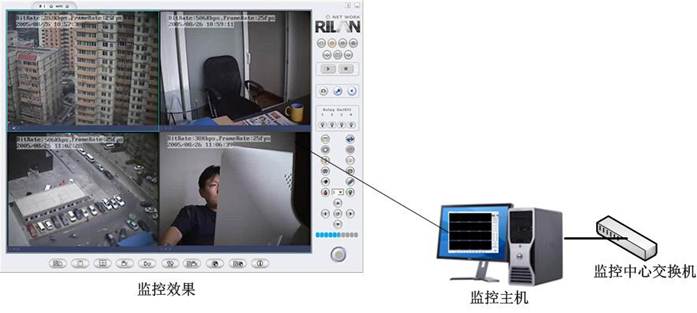

监控中心示意图如下：

说明：监控中心由交换机、监控主机、监控软件三部分构成。其中监控主机连入中心交换机与其无线网络系统架构成无线局域网。监控主机通过无线局域网与远端监控点网络视频服务器建立链接。再利用系统监控软件实现视频监控以及云台控制和录像的存储等功能。
设备：

1. 交换机
2. 监控主机（大存储容量的PC机，外接大屏幕液晶显示器）
3. 监控软件



2.4系统产品详述

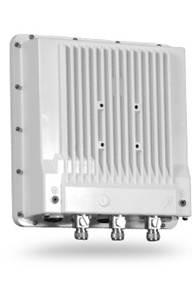

PROXIM MP8100系列

提供300Mbps的空中接口速率

　　数据速率高达300 Mbps 的Tsunami MP-8100 是各种应用的理想解决方案，从一公里宽带无线接入 (BWA) 到无线视频监控等。提供具有PoE供电能力的双千兆以太网接口的点对多点系统，Tsunami MP-8100 是能够为 IP 摄像头或其他无线设备供电的解决方案，因而极大地简化了安装。

优异的性能

点对多点系统，提供300Mbps的空中接口速率

提供具有两个千兆以太网接口的点对多点系统，可以不受传统的10/100以太网接口速率的限制，可以提供高的吞吐量

无线室外路由协议(WORP)支持各种负载下的可靠的高吞吐量非视距能力等功能

非视距能力，利用OFDM和 3x3 MIMO技术提高了链路性能和穿越障碍的能力

外形紧凑，附件齐全，安装简便

具有两个千兆以太网接口，支持PoE输出功能可以为其他设备例如监控摄像头和无线设备供电

支持各种业务类别，广泛的频谱支持

支持需许可和无需许可频段

支持4.9 - 6.0 GHz 和 2.3 - 2.5 GHz 灵活信道规划，频段电信级的安全

采用的安全协议可以满足对无需许可频段的室外无线通信安全的需求

采用了Proxim的无线室外路由协议（WORP），防止了窃听，同时采用了安全的远程管理协议，包括SSL、SSH和SNMPv3

支持AES加密，提供了军用级的空中通信安全，两端互相认证消除了假冒用户非法使用和“中间人”威胁

产品家族

可与所有现有的Tsunami MP.11 和 MeshMAX 产品互通

与现有的 Tsunami 产品线的安装件兼容
