建筑工地远程无线视频监控

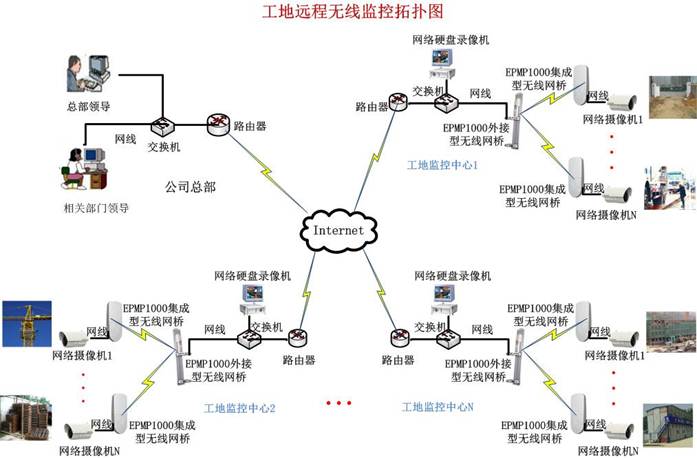

建筑工地远程无线视频监控拓扑图

工地远程无线监控拓扑图,工地无线视频监控,建筑工地无线监控

业务链路方案

根据我公司提供的产品技术特性,我们分别给出以上业务的链路方案。
1.1工地监控中心到监控点无线链路
拓扑图:
工地无线监控,无线视频监控,无线视频传输
说明:在工地监控中心处架设1台或多台EPMP1000 90度扇区无线网桥,根据监控点与监控中心的角度决定中心网桥的数量。如果10个远端点与中心的夹角在90度内,完全可视,没有遮挡,中心采用1台EPMP1000 90度外接天线型对10个远端监控点,远端监控点采用EPMP1000集成型,中心基站与监控中心交换机连接,远端站与网络摄像机通过网线连接。

说明:上图所示为在监控中心架设1台基站单元, 90度无线覆盖区域。远端的监控点与监控中心为通视(无遮挡)条件。 Cambium Networks’ ePMP 1000无线设备提供高达200 Mbps 以上实际用户速率(300Mbps空中速率).采用 2x2 MIMO-OFDM技术。 ePMP部署可得到业界领先的数据传输速率.



1.2远端无线接入监控点
无线接入监控点系统的组成部分为:
工地无线视频监控,无线监控,无线视频传输
说明:
前端监控点采用网络摄像机通过网线连接到EPMP1000集成型无线设备,通过无线传输到工地监控中心。

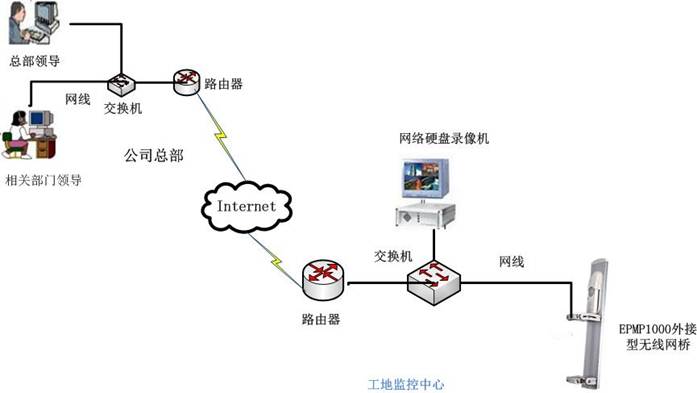

1.3工地监控中心示意图如下:

工地无线视频监控,无线视频传输,无线监控
说明:工地监控中心由路由器、交换机、网络硬盘录像机和显示器、EPMP1000外接型无线网桥四部分构成。其中网络硬盘录像机连入中心交换机与其无线网络系统架构成无线局域网。监控主机通过无线局域网与远端监控点网络摄像机建立链接。再利用系统监控软件实现视频监控以及云台控制和录像的存储等功能。
利用工地的硬盘录像机,通过因特网Internet进行工地分布与总部的视频联网,总部可以远程监控。
